Hochleistungs-Druckanlagen für industriellen Direktdruck
Die UV-Digitaldruckanlagen von BERGSTEIN vereinen industrielle Single-Pass-Technologie mit maximaler Flexibilität. Ideal für effiziente Serienproduktion, individuelle Personalisierung und nachhaltige Druckprozesse direkt in Ihrer Fertigung.
Was Single-Pass-Druck von Multi-Pass unterscheidet
Single-Pass-Druck:
Die Druckköpfe fahren einmal über das zu bedruckende Bauteil – ideal für schnell laufende Serienproduktionen dank sehr hoher Taktzeiten.
Multi-Pass-Druck:
Die Druckköpfe fahren in engen Zeilenvorschüben mehrfach über das Bauteil
Investition in Geschwindigkeit, Qualität und Automatisierung für Ihre Serienfertigung
High-Speed Printing
- Druckgeschwindigkeit bis zu 25 m/min
- Schnelle Motivwechsel ohne Druckplatten
- Minimierte Durchlaufzeiten und schnelle Reaktion auf Marktanforderungen
.
Personalisierung
- Variable Daten in jedem Druck
- Individualisierte Produkte
- Personalisierte Teile mit individueller Adressierung
- Kundenspezifische Marketingmaterialien
- Stärkere Kundenbindung
Rückverfolgbarkeit
- Lückenlose Dokumentation jedes Druckauftrags
- Produktionszeit, Materialien, Parameter erfasst
- Höchste Qualitätskontrolle
- Erfüllung regulatorischer Anforderungen
Kosteneinsparungen
- Keine Druckplatten – wegfallende Rüstkosten
- On-Demand-Produktion reduziert Materialverschwendung und Lagerkosten
- Weniger Ausschuß durch präzises Single-Pass Druckverfahren
- Vollautomatisierung durch Roboter und Pick & Place senkt Personalkosten
.
Stabiler Prozess
- Vollständig in-house designtes und modulares Drucksystem – von der Vorbehandlung bis zur Aushärtung
- Hochpräzises Transportsystem für reproduzierbare Druckqualität
- Spezialisierte Tintensysteme für unterschiedliche Substrate
- Individuelle Optimierung im eigenen Test- und Laborcenter
Kompatibel mit Industrie 4.0

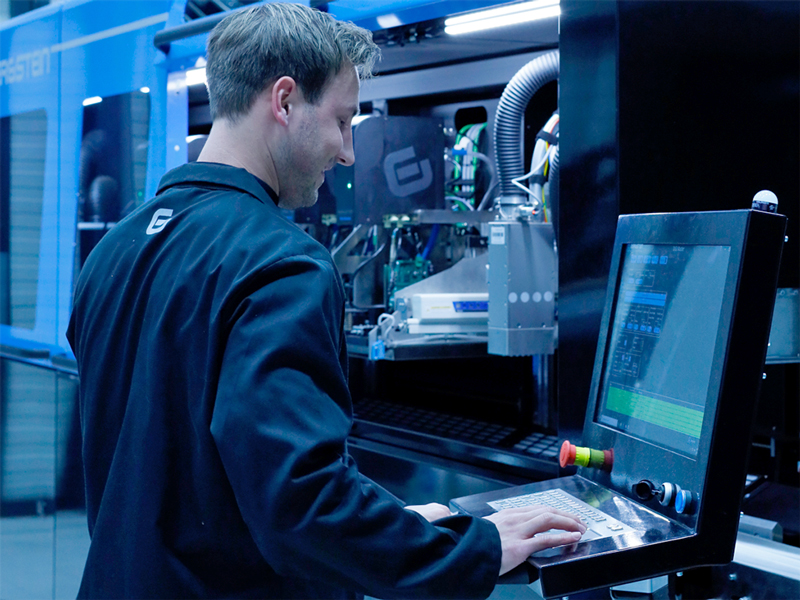

- Remote- und lokale Steuerung via HMI Software
- Vollautomatisierung durch Industrieroboter und Pick & Place
- Inline- und Offline-Integration in bestehende Produktionslinien
- Echtzeit-Monitoring und lückenlose Nachverfolgbarkeit

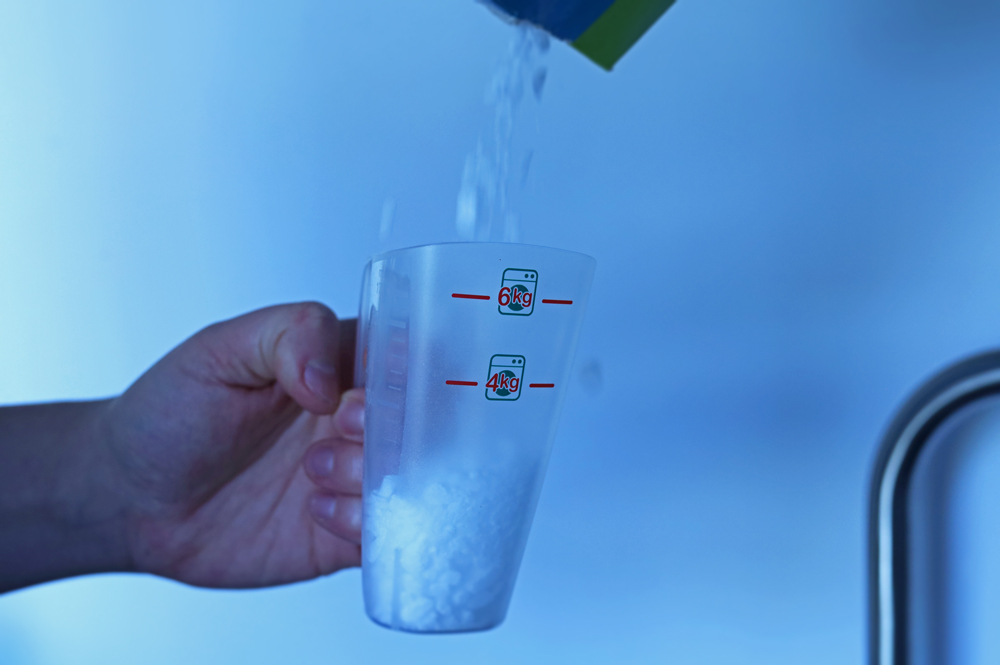

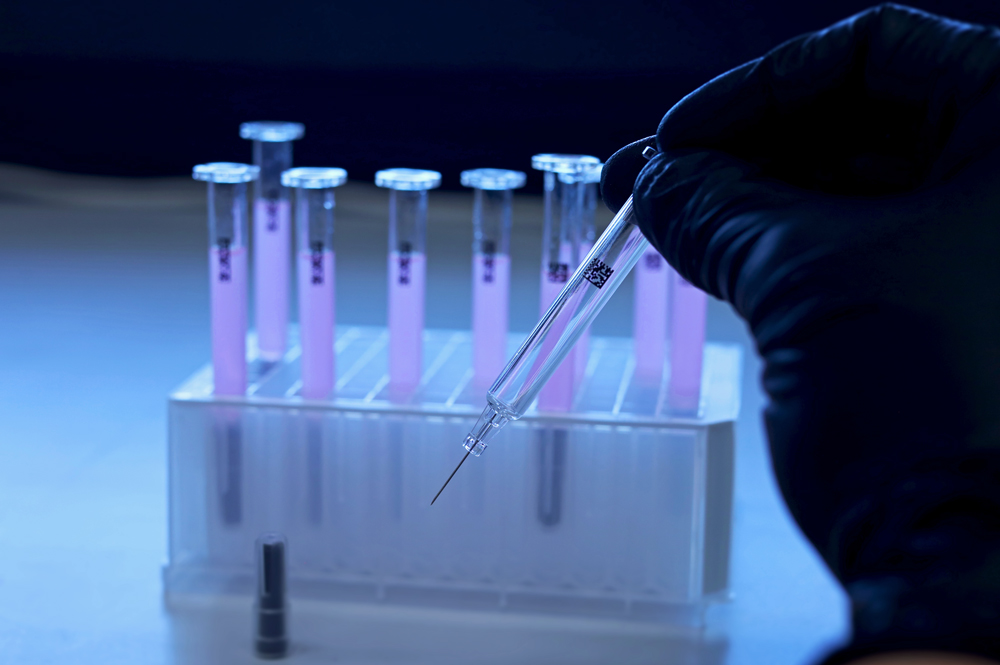

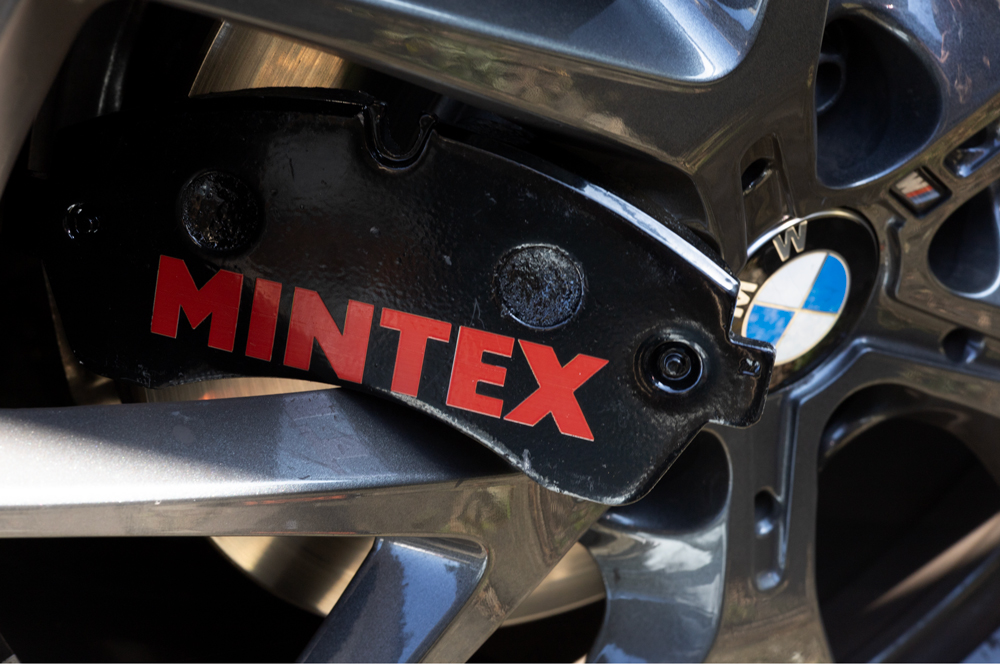

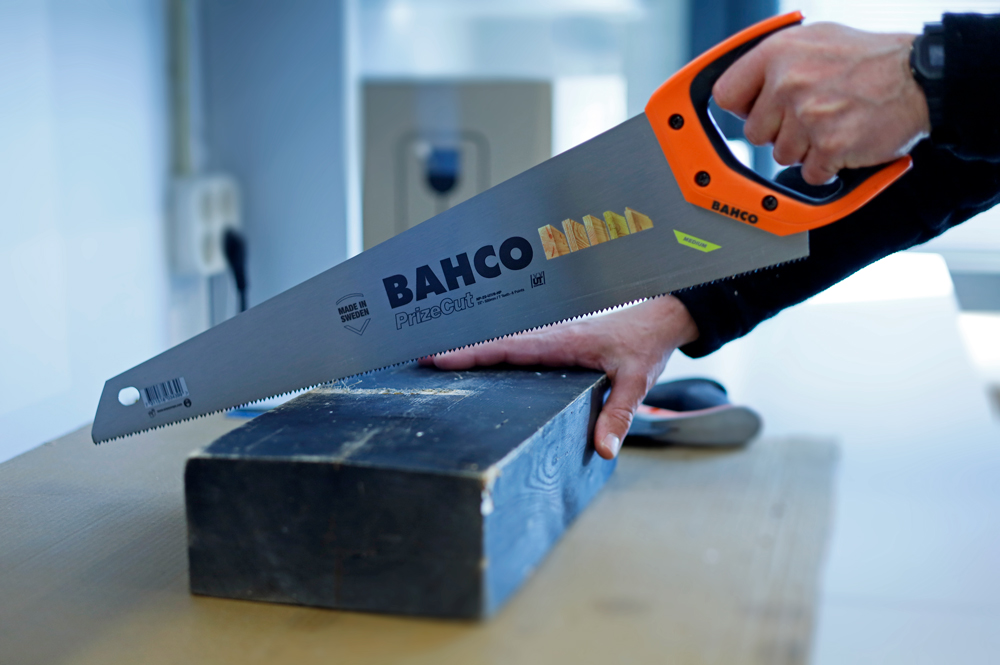

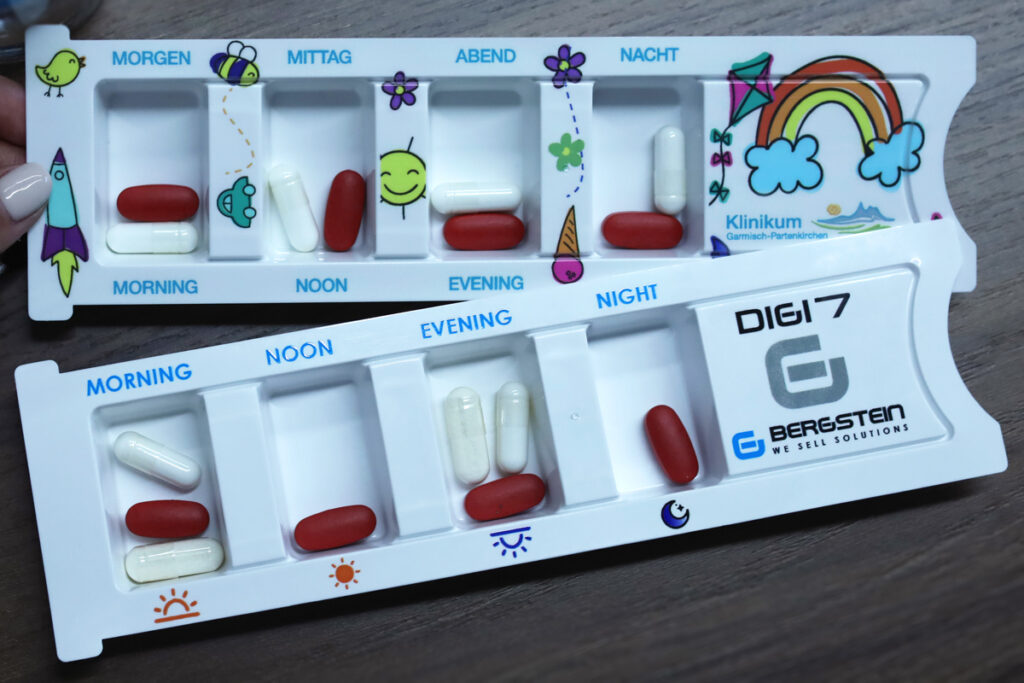

Single-Pass Digitaldruck Beispiele aus der Industrie
Modulare Digitaldruckanlagen für höchste Produktionsanforderungen

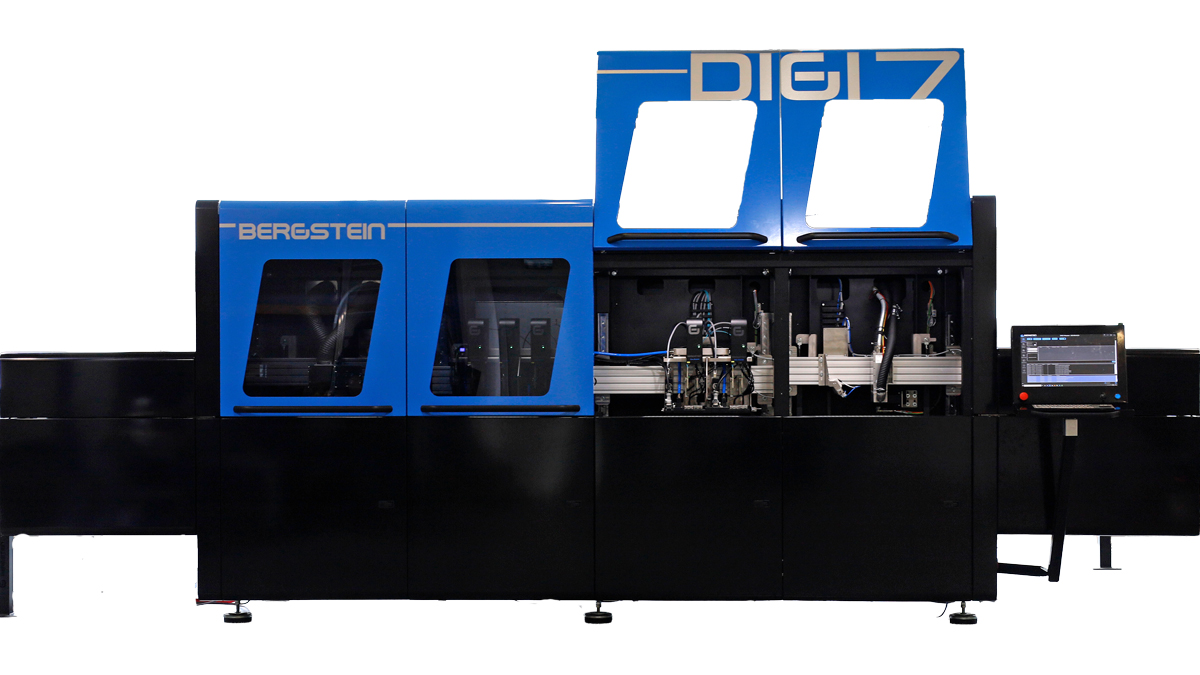

BERGSTEIN Digi 7: der Digitaldrucker für maximale Produktivität
- Höchstleistung bis zu 800 Schlitten/Stunde
- Vollautomat inkl. Vorbehandlung und Aushärtung
- Maximale Qualität und Wiederholgenauigkeit
Der DIGI-7 ist das umfangreichste und leistungsstärkste Modell der DIGI-Serie. Wie alle Modelle der Serie, verfügt er über eine Werkstückaufnahme auf einem speziellen Träger, der mit konstanter Geschwindigkeit durch die Anlage fährt.
Der DIGI-7 verarbeitet mehrere Träger simultan, die über ein industrielles Fördersystem mit präzisen Haltepositionen transportiert werden. Das Be- und Entladen erfolgt an unterschiedlichen Positionen manuell oder vollautomatisch über Pick & Place Einheiten.
Er unterstützt bis zu 8 Schlitten mit einem einfachen- bis zu 14 Schlitten mit einem zweifachen Transportband.
Technische Merkmale:
- Druckleistung: 500 – 800 Schlitten/Stunde
- 8 Schlitten (Singletrack) oder 14 Schlitten (Doubletrack)
- Druckbreite: 70/140/210mm
- Schlittengröße: 800 x 300mm
- Bis zu 10 Farben
- Höchste Kapazität
- Ideal für: Großserien, vollautomatisierte Produktion

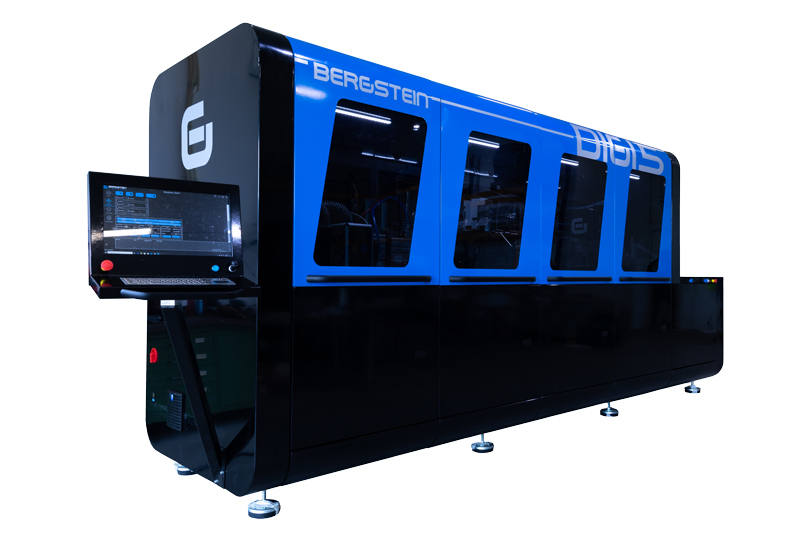

BERGSTEIN Digi 5: der Digitaldrucker für hohe Leistung
- Hohe Leistung bis zu 80 Schlitten/Stunde
- inkl. Vorbehandlung und Aushärtung
- Stand-alone oder Automat
Der DIGI-5-Digitaldrucker ist mit einem präzisen linearen Transportsystem ausgestattet, das Produkte automatisch ein- und ausführt. Da Be- und Entladen an derselben Position erfolgen, kann der Prozess leicht mit einem Industrieroboter oder Pick-&-Place-System automatisiert werden.
Der Drucker verarbeitet bis zu 10 Farben und funktioniert als „Stand-alone“-System, das keine zusätzlichen Geräte außer den benötigten Medien benötigt, da alle Druckwerkzeuge integriert sind. Der DIGI-5 lässt sich sowohl inline als auch offline in Produktionsprozesse einbinden.
Technische Merkmale:
- Druckleistung: 50 – 80 Schlitten/Stunde
- 1 Schlitten mit 1 Werkstückträger
- Druckbreite: 70/140/210mm
- Schlittengröße: 800 x 300mm
- Bis zu 10 Farben
- Ideal für: mittlere Produktionsvolumen, vielseitige Anwendungen

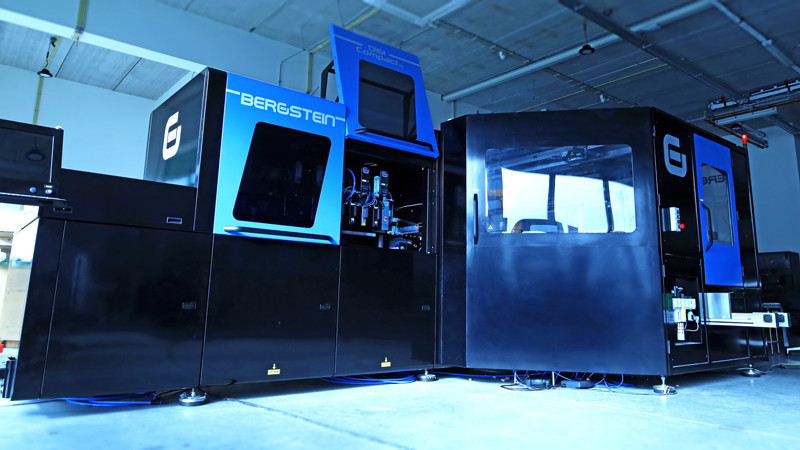

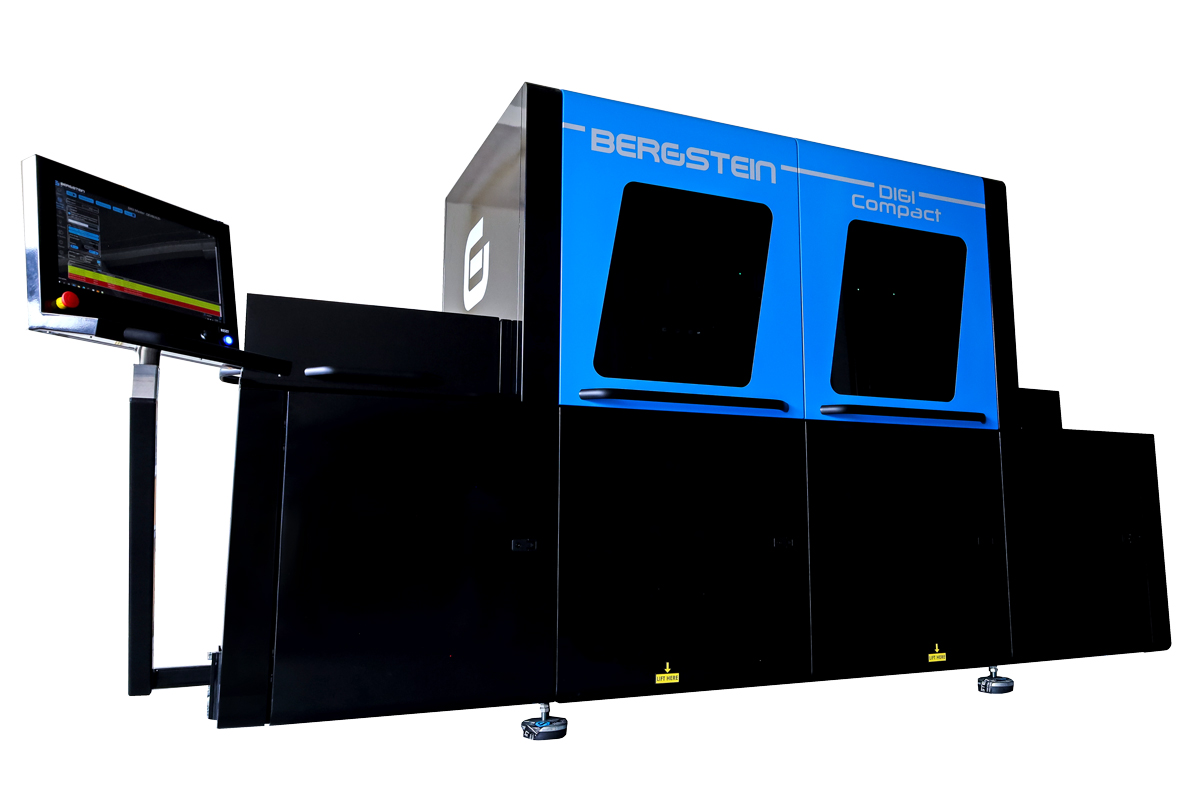

BERGSTEIN Digi Compact – der Digitaldrucker für flexible Anwendungen
- Druckleistung: 120 – 350 Schlitten/Stunde
- Flexibel
- Stand-alone oder inline
Der DIGI-Compact verarbeitet einen (DIGI-Compact) oder zwei Träger gleichzeitig (DIGI-Compact HC) und nutzt ein lineares Transportsystem für den automatischen Produkttransport. Be- und Entladen an derselben Position ermöglichen eine einfache Automatisierung mit Roboter oder Pick-&-Place-System. Der Drucker verarbeitet bis zu 6 Farben, arbeitet „stand-alone“ und kann inline oder offline eingesetzt werden.
Technische Merkmale:
- Druckleistung: 120 – 350 Schlitten/Stunde
- 1-2 Schlitten mit 1-2 Werkstückträger
- Druckbreite: 70mm
- Schlittengröße: 600 x 200mm
- Bis zu 6 Farben
- Ideal für: kleinere Serien, Prototyping
Gemeinsame technische Merkmale der Digi Modelle von BERGSTEIN
Christian Gosch – Ihr Experte für industrielle Drucklösungen – berät Sie persönlich bei der Wahl der optimalen Technologie für Ihren Seriendruck.
Tel +43 (0) 2623 20600-32
Mob +43 (0) 650 54 28 588
E-Mail christian.gosch@fjmayer.at
Vorteile der Single-Pass Technologie
Bauteilzuführung
- Zuführung/Handling von Teilen für höhere Effizienz
- Anpassbar an diverse Größen und Geometrien
Vorbehandlung
- Oberflächenvorbehandlung (Plasma/Corona) zur Haftungsoptimierung
- Macht schwierige Materialien druckfähig
Mehrfarben-Druckmodul
- CMYK + Weiß + Lack
- Hochpräzise Druckkopftechnologie
- Inline-Fähigkeit, 24/7 ready
UV/LED-Härtung
- Direkte Aushärtung
- Hohe Beständigkeit
- Optimal für Kunststoffe & industrielle Anwendungen
Optische Qualitätskontrolle
- Kamerabasiert
- Inline-Prüfung jedes Bauteils
- Sicherstellung gleichbleibender Serienqualität.
Automatisierte Entnahme
- Manuell oder automatisiert
- Optimiert für robotergestützte Systeme und Fördertechnik.
Häufig gestellte Fragen zur Single-Pass-Drucktechnik
BERGSTEIN ist ein niederländischer Spezialist für industrielle Single-Pass-Inkjet-Drucker mit Sitz in Kerkrade.
BERGSTEIN verbindet 60 Jahren Drucktechnik-Kompetenz mit mehr als 20 Jahren Erfahrung im industriellen Digitaldruck!
Seit 1966 hat sich das niederländische Unternehmen als zuverlässiger Partner für Direktdruck auf Objekten etabliert – zunächst mit Sieb- und Tampondruckmaschinen, Automatisierungen und Verbrauchsmaterialien. Seit 2002 entwickelt und fertigt das Unternehmen Digitaldruckanlagen komplett im eigenen Haus – von der F&E über das Test Print Centre bis zur Produktion.
Expertise, die überzeugt:
- Über 25 Drucklinien weltweit in Branchen wie Medizin, Automotive, Packaging und Elektronik installiert
- Eigene Technologieentwicklung ermöglicht maßgeschneiderte Lösungen für Vorbehandlung, Druck und Aushärtung
- Industrielle DNA: Robuste 24/7-Systeme mit Druckgeschwindigkeiten bis 25 m/min auf Materialien von Kunststoff bis Metall
- Vollservice: Weltweiter Direktvertrieb und Remote-Wartung durch Bergstein selbst
Mit über 20 Jahren Erfahrung in der Inkjet-Technologie und mehr einem halben Jahrhundert Know-how in industrieller Drucktechnik, liefert BERGSTEIN schlüsselfertige, zukunftssichere Drucklösungen für anspruchsvolle Industrieanwendungen.
- Medizin & Pharma (z.B. elastische Tinten auf Nitrilhandschuhen)
- Automotive (Spezialdrucke auf Flugzeugmotorteilen)
- Haushalt & Konsumgüter (spülmaschinenfeste Tinten auf Geschirr)
- Verpackung (innovative papierbasierte Lösungen)
- Kunststoffe & Container
- Wearables
- Elektronik
- Retail-Produkte
- Formenbau & Werkzeuge
- Kosmetik
Besondere technische Erfolge:
- Vollständig elastische/dehnbare Tinten
- Spülmaschinenfeste Drucke
- Hochspezialisierte industrielle Anwendungen
Eingesetzt wird der Single-Pass Direktdruck u.a. für die Anwendungsbereiche:
- Inline-Produktion
- Printing on Demand
- Personalisierung
- Rückverfolgbarkeit (Codes, Seriennummern)
- Funktions- & Dekordruck
- Reduktion von Lagerhaltung
- keine Druckplatten
- schnelle Motivwechsel
- nachhaltiger Produktionsprozess
DIGI-Compact: Die Compact-Linie arbeitet mit kleineren Transportträgern bis 600 x 200 mm, bietet 15 Modul-Slots und ermöglicht damit Drucke mit bis zu 6 Farben – ideal für kompaktere Produktionsumgebungen mit kleineren Bauteilen.
DIGI-5/7: Die DIGI-5/7-Systeme verarbeiten größere Transportträger bis 800 x 300 mm, verfügen über 30 Modul-Slots für bis zu 10 Farben und bieten beim DIGI-7 durch das zirkulierende Flex-Link-System mit mehreren Trägern zusätzlich die Möglichkeit für einen zweiten Druckdurchgang – optimiert für komplexe, großformatige Anwendungen.
Gemeinsame Vorteile beider Linien: Alle DIGI-Systeme erreichen Druckgeschwindigkeiten bis 25 m/min mit vollflächigen Druckkopf-Arrays, sind durch das modulare Kassettensystem bei verfügbaren Slots jederzeit nachrüst- und umrüstbar und damit zukunftssicher für sich ändernde Produktionsanforderungen.
Integration und Automatisierung: DIGI-Drucker von BERGSTEIN werden sowohl als Stand-alone-Lösungen als auch zur Integration in bestehende Fertigungslinien angeboten, wobei Bergstein vom manuellen Handling bis zur vollautomatisierten Robotik-Anbindung (inkl. Drittanbieter) sämtliche Be- und Entladesysteme als schlüsselfertige Komplettlösung entwickelt und liefert.
Alle DIGI-Drucker arbeiten mit UV-basierter Inkjet-Technologie – dem Industriestandard für direkten Objektdruck auf anspruchsvollen Materialien.
Maßgeschneiderte Tintenlösungen: Bergstein entwickelt und testet Tinten, Primer und Lacke im eigenen Ink Lab und Test Print Centre. Bei speziellen Anforderungen können Formulierungen kundenspezifisch angepasst werden. Alle Verbrauchsmaterialien werden im Auftrag von BERGSTEIN hergestellt und unter eigenem Label vertrieben – für maximale Qualitätskontrolle.
Vielseitigkeit bei Substraten: Die DIGI-Serie ist speziell für industrielle Objekte konzipiert (nicht primär für grafische Flachmaterialien wie Papier oder Folie). Durch die Kombination aus Vorbehandlung, Primer und UV-Härtung können zahlreiche Materialien bedruckt werden, von Kunststoff bis Glas.
Einzige Voraussetzung: Das Objekt muss auf die Transportträger passen (max. 300 × 800 × 250 mm).
Die UV-Technologie gewährleistet sofortige Aushärtung, hohe Haftung auch auf schwierigen Oberflächen und Beständigkeit für industrielle Anforderungen.
