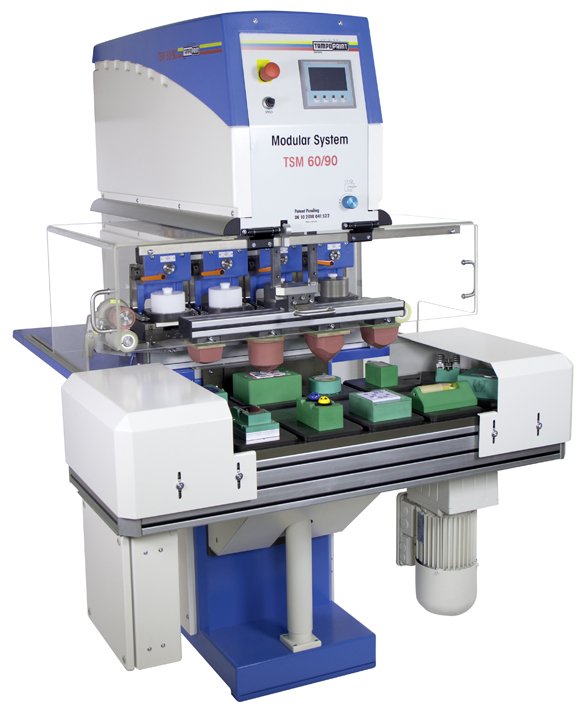

TAMPOPRINT TSM UNIVERSAL MEHRFARBENKIT SOLO-Serie
Modular aufbaubar, Sie wählen zwischen Querrakel oder Solo-Kit (bis zu 5 Farbeinheiten)
Lassen Sie sich persönlich beraten:
Christian GOSCH – Vertrieb & Service Drucktechnik
Beschreibung

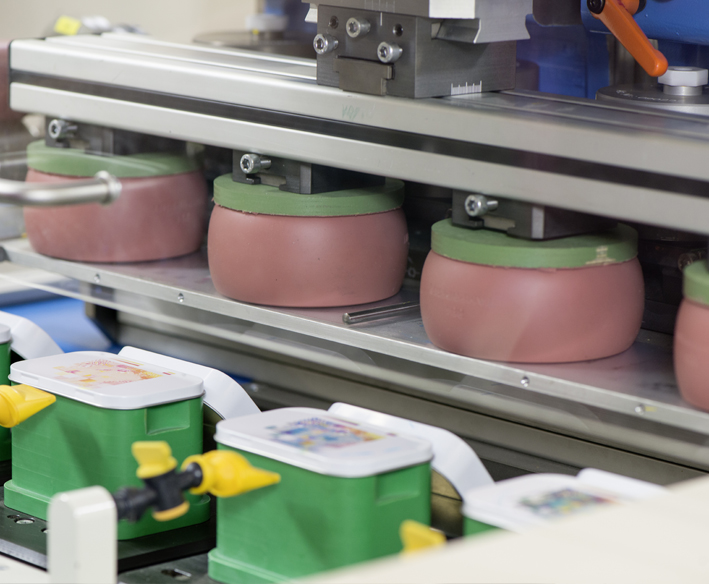

Die Tampondrucker der TSM-Serie sind mit unterschiedlichen Druckeinheiten und unterschiedlicher Antriebssteuerung ausgestattet: einsetzbar für den einfarbigen Querrakeldruck oder den Mehrfarbendruck.
Neben den frei einstellbaren Druckeinheiten ist ein weiteres Merkmal der TSM-Serie die enorme Druckkraft bei standardisiertem Maschinenkonzept. Dies ermöglicht insbesondere bei Querrakelanwendungen einen stabilen Druckprozess.
Zusätzliche Information
| Hersteller Farben |
|---|
Technische Daten
| TSM | TSM 60/90 universal | |
| Mehrfarbenkit Solo | ||
| Grundmaschine Art.-Nr. | 25 63 00 | |
| Druckschlitten vor/zurück | servo | |
| Druckstößel auf/ab | servo | |
| Farbgebereinheit „Solo“ | mehrfarbig | |
| Restfarbenabholung | Option | |
| Einzeltakt | JA | |
| Mehrfachdruck | JA | |
| Stückzähler | JA | |
| Geschwindigkeitsregelung | stufenlos | JA |
| Taktzahl/Stunde | ||
| Dauerlauf (Start/Stopp-Modus) | max | 200-1300 |
| Einfachdruck (Start/Stopp-Modus) | max | 1300 |
| Doppeldruck (Start/Stopp-Modus) | max | 650 |
| Dreifachdruck (Start/Stopp-Modus) | max | 430 |
| Farb-/Rakeltopf | ø mm | max. 5×60/4×90 |
| Rakelanpressdruck | stufenlos | JA |
| Klischeegröße | mm | bis 5x 140×70 |
| mm | bis 4x 215×100 | |
| Druckbildgröße | ø mm | 5×55 / 4×85 |
| Tamponhub über Druckgut stufenlos | mm | 10-80 |
| Tamponhub über Klischee stufenlos | mm | 10-120 |
| Tamponeinbauhöhe | mm | 87/98 |
| Druckkraft Maschine (bei 6 bar) | N | 3500 |
| Antrieb | servomechanisch | |
| Anschlusswert | kW | 16,0 |
| Anschlussspannung | V/phasig | 400V/3/N/PE |
| Schnittstelle | D-SUB | 37-polig |
| Netzfrequenz | Hz | 50/60 |
| Steuerung | SPS | |
| Steuerspannung | V/DC | 24 |
| Vorsicherung | A | 16 |
| Pneumatikanschluss Feinfilter 5 μm | bar | 6 |
| Luftverbrauch | NL | 5 |
| Breite | mm | 710-1145 |
| Tiefe | mm | 1140 |
| Höhe | mm | 910 / 1710* |
| Gewicht ca. | kg | 400-1050 |
*mit Untergestell
