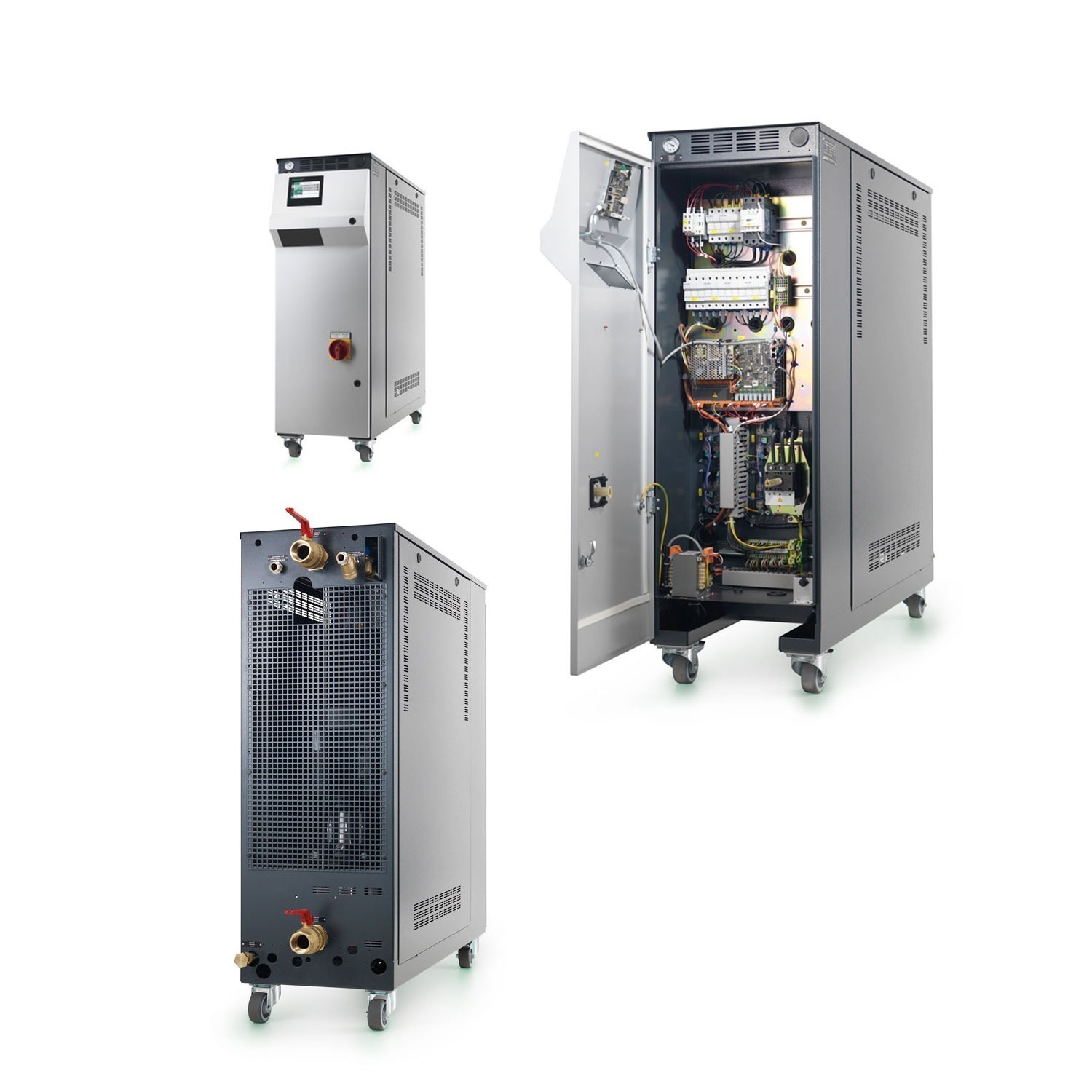

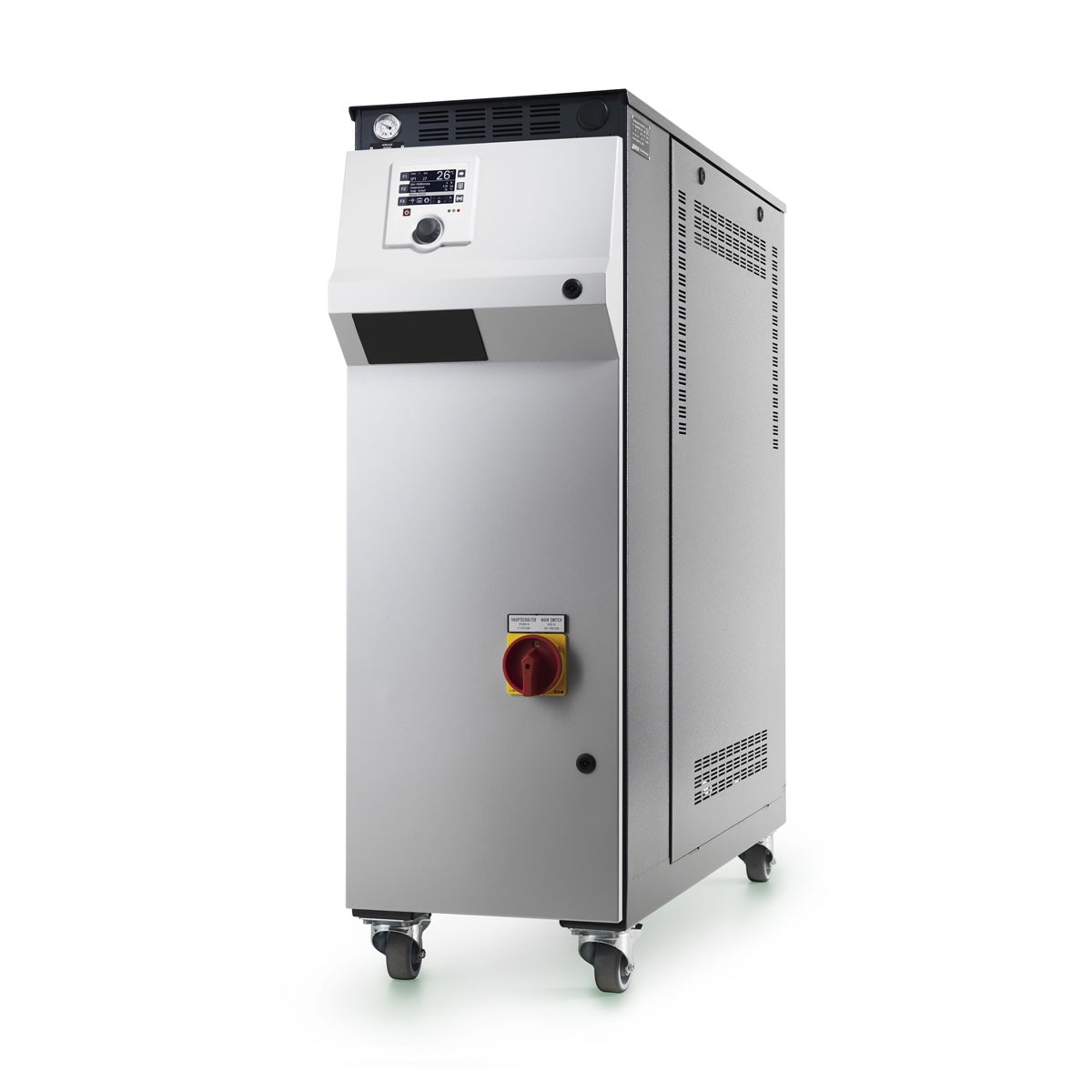

Regloplas 90XL
Einkreis-Wassertemperiergerät für Vorlauftemperaturen bis 90°C
Key Facts:
Heizleistung: 20 kW alternativ 40 kW alternativ 60 kW
Kühlleistung: 160 kW
Pumpen-Fördermenge: 140 l/min (5,4 bar) alternativ 200 l/min (6,2 bar)
Optional: Durchflussmesssysteme und Schnittstellen erhältlich.
Ing. Manfred Göschl gestaltet mit Ihnen Ihre individuelle Temperierlösung:.
+43 2623 20600 37
manfred.goeschl@fjmayer.at
Überblick Produktkategorie Temperiergeräte
Das kompakte PDF-Datenblatt finden Sie unter dem Reiter DOWNLOADS.
Beschreibung
| Regelsystem RT200 |  |
| Elektronische Durchflussmessung |  |
| Handventil im Vor- und Rücklauf | |
| Filter im Kühlwasserkreislauf | |
| Leckagefreie Pumpe | |
| Wasserkreislauf aus nicht rostendem Material | |
| Automatische Wassernachfüllung | |
| Solid-state Relais (SSR) statt Heizschütz |  |
| Gerät in Schutzart IP54 | |
| Direkte Kühlung | |
Erklärungen der Symbole:
Standard =
Option =
Nicht erhältlich =
Gerätebezogen =
Option =
Nicht erhältlich =
Gerätebezogen =
Technische Daten
| Kategorie | Wert | Einheit |
|---|---|---|
| Vorlauftemperatur | 90 | °C |
| Wärmeträger | Wasser | |
| Füllmenge | 36.5 | l |
| Ausdehnungsraum | 5.5 | l |
| Heizleistung bei 400 V | 20 / 40* / 60* | kW |
| Kühlleistung | 160 | kW |
| Kühler | Direkt | |
| bei Vorlauftemperatur | 80 | °C |
| bei Kühlwassertemperatur | 20 | °C |
| Pumpenleistung / Typ | CR 5-3 / CR5-8* / CR10-4* / CR 10-8* | |
| Fördermenge max. | 140 / 140* / 200* / 200* | l/min |
| Leistungsaufnahme | 0.55 / 1.1* / 1.5* / 3.0* | kW |
| Druck max. | 2.0 / 5.4* / 4.4* / 8.7* | bar |
| Regelsystem | RT200 | |
| Messart (Standard) | Pt100 | |
| Anschluss-Spannung | 400 V, 50 Hz (Sonderspannungen erhältlich) | V/Hz |
| Anschlüsse | ||
| Vor-/Rücklauf | G1 1/2″IG | |
| Kühlwassernetz | G3/4″ | |
| Schutzart | IP54 | |
| Abmessungen B/H/T | 436 / 1357 / 1387 | mm |
| Gewicht | 229 – 275 | kg |
| Farbe | 9006 / 7016 | RAL |
| Umgebungstemperatur | 40 | °C |
| Dauerschalldruckpegel | < 70 | db (A) |
* Mit Stern gekennzeichnete Angaben beziehen sich auf alternative Eigenschaften, die Sie nach Ihren Anforderungen für das vorliegende Gerät konfigurieren können.
