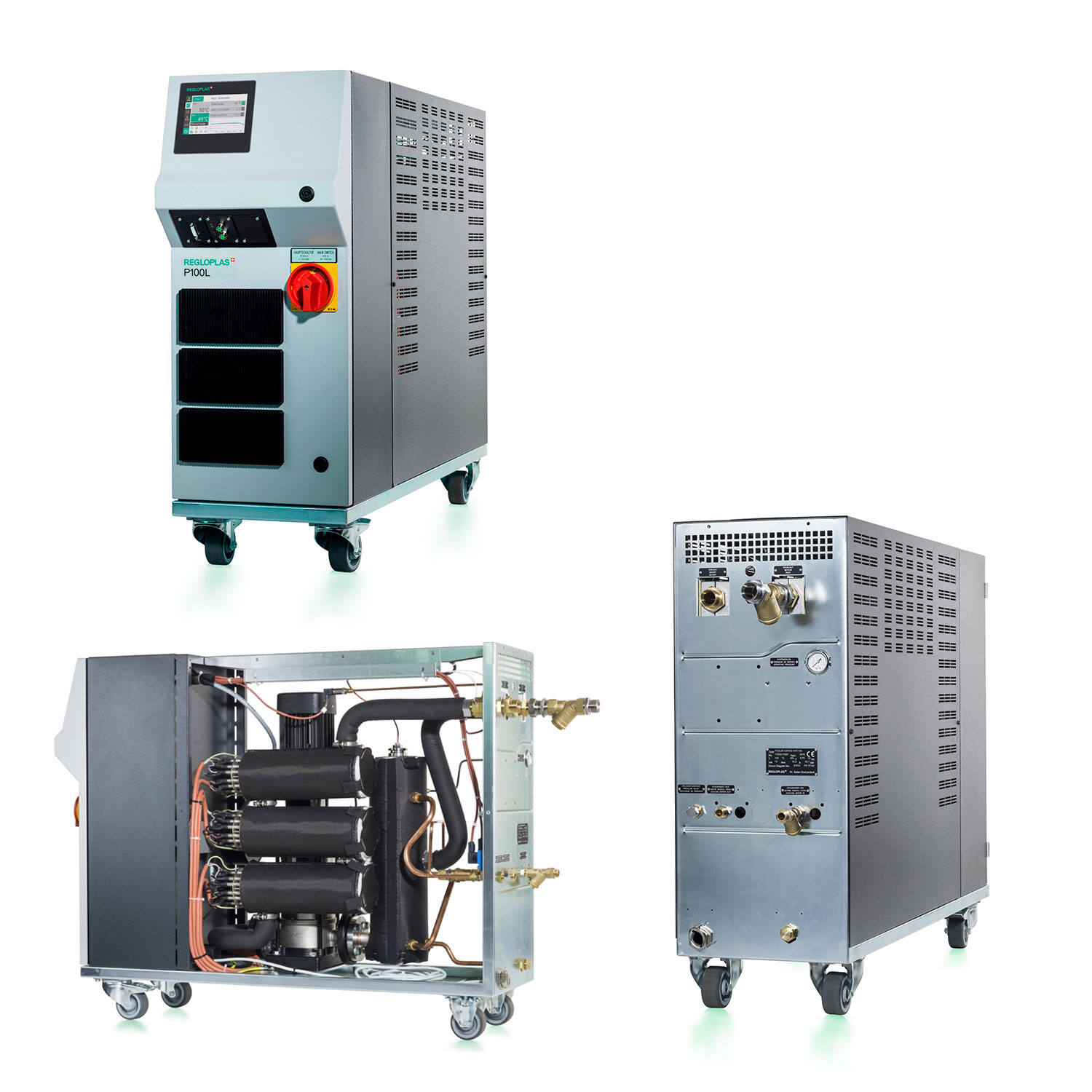

Regloplas P100L
Druckwasser-Temperiergerät für Vorlauftemperaturen bis 100 °C
Das Regloplas P100L ist ein Druckwassertemperiergerät mittlerer Leistung für Temperieranwendungen im Bereich. Mit dem RT200 Regler ausgestattet, ist dieses Temperiergerät gerüstet für die optionale Anbindung an übergeordnete Steuerungen.
Key Facts:
- Heizleistung bei 400V: 17 / 34 / 51 kW
- Kühlleistung: 160 kW bei 90 °C
- Pumpen-Fördermenge: 140 l/min (5,4 bar)
- Optional: Durchflussmesssysteme und Schnittstellen erhältlich
Ing. Manfred Göschl gestaltet mit Ihnen Ihre individuelle Temperierlösung:
+43 2623 20600 37
manfred.goeschl@fjmayer.at
Überblick Produktkategorie Temperiergeräte
Das kompakte PDF-Datenblatt finden Sie unter DOWNLOADS.
Beschreibung
| Regelsystem RT200* |  |
| Regelsystem RT61 |  |
| Solid-state Relais (SSR) statt Heizschütz | |
| Handventil im Vor- und Rücklauf |  |
| Filter im Hauptkreislauf | |
| Anzeige Vorlaufdruck mit RT200 | |
| Entleeren des Verbrauchers durch Absaugung | |
| Leckagefreie Pumpe | |
| Direkte Kühlung | |
| Indirekte Kühlung | |
| Gerät in Schutzart IP54 | |
Erklärungen der Symbole:
Standard =
Option =
Nicht erhältlich =
Gerätebezogen =
Option =
Nicht erhältlich =
Gerätebezogen =
Technische Daten
| Kategorie | Wert | Einheit |
|---|---|---|
| Vorlauftemperatur | 100 | °C |
| Wärmeträger | Wasser | |
| Füllmenge | 12 | l |
| Ausdehnungsraum | – | l |
| Heizleistung bei 400 V | 17 / 34* / 51* | kW |
| Kühlleistung | 160 | kW |
| Kühler | Direkt | |
| bei Vorlauftemperatur | 90 | °C |
| bei Kühlwassertemperatur | 20 | °C |
| Pumpenleistung / Typ | CRI5 | |
| Fördermenge max. | 140 | l/min |
| Leistungsaufnahme | 1.1 | kW |
| Druck max. | 5.4 | bar |
| Regelsystem | RT200 | |
| Messart (Standard) | Pt100 | |
| Anschluss-Spannung | 400 V, 50 Hz (Sonderspannungen erhältlich) | V/Hz |
| Anschlüsse | ||
| Vor-/Rücklauf | G1″/60°/Konus | |
| Kühlwassernetz | G1/2″ | |
| Schutzart | IP54 | |
| Abmessungen B/H/T | 350 / 967 / 1366 | mm |
| Gewicht | 170 | kg |
| Farbe | 9006 / 7016 | RAL |
| Umgebungstemperatur | 40 | °C |
| Dauerschalldruckpegel | < 70 | db (A) |
* Mit Stern gekennzeichnete Angaben beziehen sich auf alternative Eigenschaften, die Sie nach Ihren Anforderungen für das vorliegende Gerät konfigurieren können.
